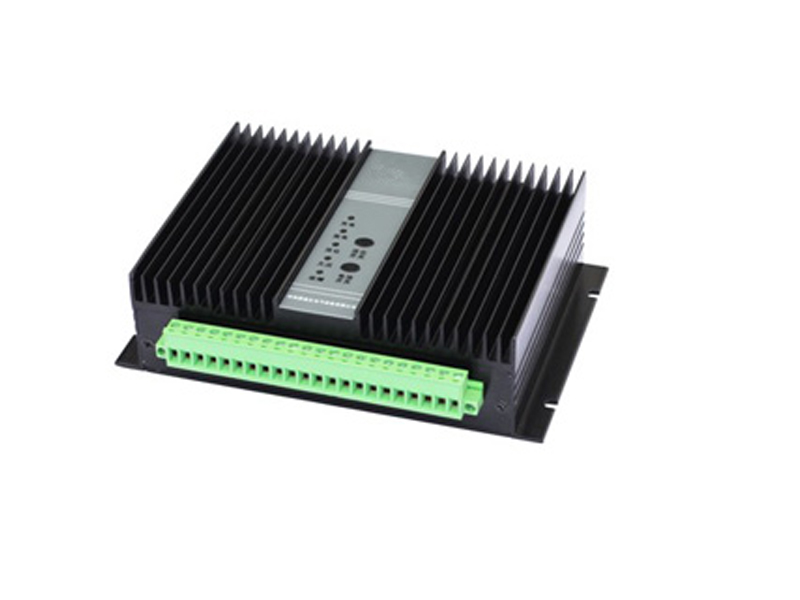

24V配網自動化電源
- 產品參數：
- 立即撥打電話咨詢：0755-27113046
本電源為充電式模塊電源，該電源具有體積小，轉換效率高，性能穩定，原副邊隔離，隔離強度高的優點；本產品采用金 屬外殼模塊化封裝，防塵防潮、抗干擾能力強；輸入、輸出端為接線端子形式便于連接；本產品電網適應能力強，分110V和 220V標稱輸入，可在較寬輸入電壓范圍內工作；本產品具有輸出短路、過熱、過壓等保護功能。另外，本產品具有充電功能， 可對外接的48V電池充電，在交流斷電時電池可不間斷的對負載供電，具有防止電池過放電的保護功能；具有電源的狀態顯示; 具有電池活化功能，手動或通過外部信號自動對電池進行活化維護。本電源適用于電力配網自動化系統，電力智能箱變，環網 柜以及其他行業需要不間斷直流供電，要求較高的場合。
|
技 術 參 數 |
測試條件 |
最小 典型 最大 單位 |
|||
|
輸入?yún)?shù) |
ZBC500-2D24D |
165 |
220 |
265 |
Vac |
|
ZBC500-1D24D |
85 |
110 |
135 |
Vac |
|
|
輸入頻率 |
40 |
50 |
60 |
Hz |
|
|
輸出電壓Vo |
Vi=165?265Vac, Io=0?4A |
21.0 |
26.0 |
27.5 |
V |
|
輸出電流Io |
Vi=165?265Vac,不含充電電流 |
0 |
4.0 |
5.0 |
A |
|
Vi=165?265Vac，沖擊電流彡30S |
0 |
10.0 |
12.0 |
A |
|
|
紋波噪聲 |
DC?20MHz, Vi=165?265Vac |
— |
— |
200 |
mVp-p |
|
電壓調整率 |
Vi=165?265Vac, Io=4A |
— |
— |
0.5 |
% |
|
負載調整率 |
Vi=220Vac, Io=0?4A |
— |
— |
1.0 |
% |
|
效率 |
Vi=220Vac, Io=4A |
84 |
87 |
— |
% |
|
電池浮充電壓 |
Vi=165?265Vac, Io=2A, IB=0. 05A |
26.0 |
四檔可調 |
27.5 |
V |
|
電池充電電流 |
Vi=165?265Vac, Io=2A |
0. 75 |
四檔可調 |
3.0 |
A |
|
充電電流精度 |
Vi=165?265Vac, Io=2A |
— |
3 |
5 |
% |
|
電池輸出電流 |
Vi斷電或電源保護 |
0 |
20 |
30 |
A |
|
電池放電關斷點 |
Io=2A |
20.5 |
21.0 |
21.5 |
V |
|
電池放電關斷延時 |
Io=2A |
1.0 |
2.0 |
4.0 |
S |
|
電池活化完成點 |
Vi=165?265Vac, Io=2A |
22.0 |
22.5 |
23.0 |
V |
|
電池欠壓告警點 |
Io=2A |
22.0 |
22.5 |
23.0 |
V |
|
電池放電回路內阻 |
|
— |
0. 1 |
— |
Q |
|
遙控觸點接觸時間 |
遙控活化啟動、退出 |
— |
0.5 |
1.0 |
s |
|
遙控電池退出 |
3.0 |
4.0 |
5.0 |
s |
|
|
電源過熱保護 |
電源內部溫度 |
100 |
105 |
110 |
°c |
|
輸出過壓保護 |
關斷輸出 |
29 |
30 |
32 |
V |
|
輸出短路保護 |
關斷電源輸出，自動重啟動 |
— |
— |
— |
~ |
|
電源輸入保護 |
220V標稱輸入，欠壓時關斷輸出 |
150 |
155 |
165 |
Vac |
|
110V標稱輸入，欠壓時關斷輸出 |
70 |
75 |
80 |
Vac |
|
|
外型尺寸 |
168X110X40 |
mm |
|||
