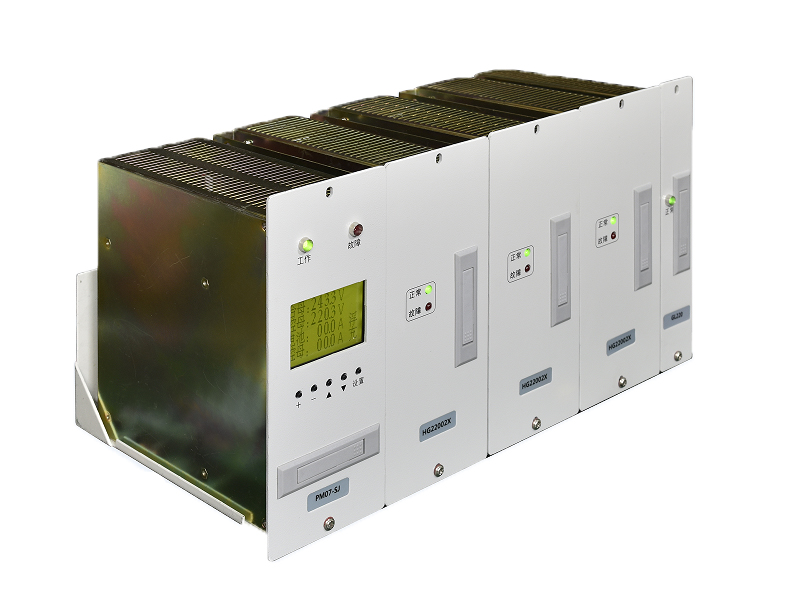

3+1壁掛電源芯

• 適合構成38AH/220V、65AH/110V以下的系統。
• 模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。
• 可安裝3個2.0A/220V、4.0A/110V自然冷模塊。
• 降壓單元具有自動硅鏈降壓功能，最大電流2A,沖擊電流30A/0.5S。
• 監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。
• 監控器具有對電池自動管理的功能。
• 提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。
• 監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。
• 配電單元提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。
• PT供電時系統自動限制輸出功率。

系統技術指標
交流輸入電壓： 220V±20%
PT供電電壓： 100V±10%
電網頻率：50Hz±10%
功率因數：≥0.85
輸出電壓范圍： 90V-140V連續可調（對于110V系統）
180V-280V連續可調（對于220V系統）
輸出限流：0.2A-2.5A;48V  0 -10A  (單模塊)
穩壓精度： ≤±0.5%
穩流精度： ≤±0.5%
紋波系數： ≤±0.1%
均流度：    ≤5%
效率： ≥93%
輸出過壓保護： 280V±2V(220V), 140V±2V(110V)
絕緣電阻： ≥10M
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。
相對濕度:  ≤90%
環境溫度:  -5℃～45℃
可聞噪音:  ≤55Db
外形尺寸：680X560X265(高X寬X深) 1000X560X265(高X寬X深)
1600X600X600(高X寬X深) 2260X800X600(高X寬X深)
