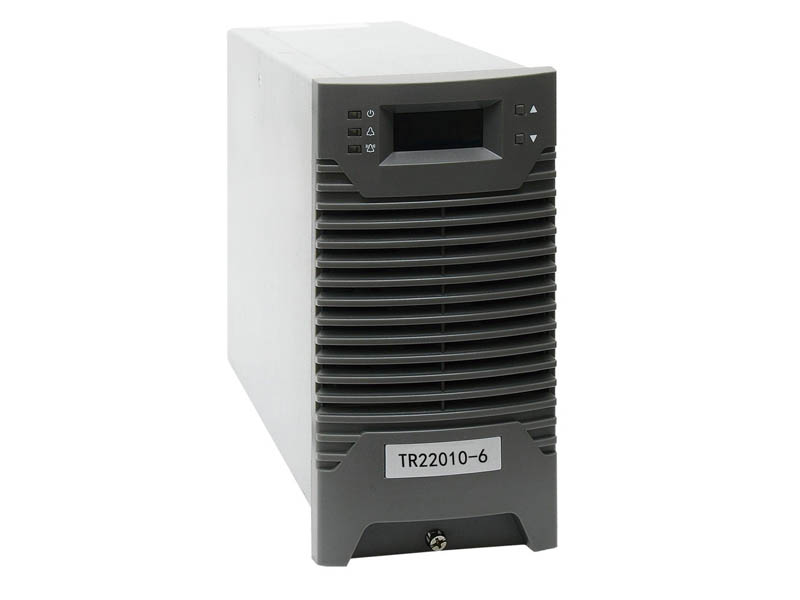

TR22005/R(TR11010/R)（直銷麥格米特模塊）

工作原理： 三相交流電源經過EMI 濾波器輸入到整流電路，將交流整流為脈動的直流輸出，通過無源功率因數校正（PFC）電路，將脈動的直流轉換為平直的直流電源，DC/AC 高頻逆變器將直流轉換為高頻交流電源，通過高頻整流電路將高頻的AC轉換為高頻脈動的直流，此直流通過高頻濾波輸出。 其中DC/AC 高頻變換電路在脈寬調制（PWM）電路的控制下通過調整變換電路的脈沖寬度，以實現電壓調整（包括穩壓和電壓整定）。 整個充電模塊在DSP的監控下工作，包括模塊的保護、電壓調整等，同時DSP實現將充電模塊的運行數據上報到監控模塊和接受監控模塊的控制命令。

產品特點：
☆    超高功率密度化，有利于節約系統空間，提高系統容量；
☆    高效率，利用強迫風冷方式，能很好地處理模塊器件溫升，提高可靠性；
☆    DSP智能控制風扇轉速，降低噪音，環保節能；
☆    采用DSP數字控制技術，真正的數字化模塊。提高可靠性；
☆    具有輸出電壓和電流平滑調節的功能；
☆    模塊內部集成防倒灌二極管，可實現熱插拔，方便系統調整及維護；
☆    軟件均流，無需硬件設置，能支持多達60個模塊可靠自主均流運行；
☆    采用即插即用的自識別技術，大大提高可維護性；
☆    充電模塊智能控制，提供數據通訊接口。
